新鄉市雙誠環保設備有限公司生產的液環真空泵站由真空緩沖罐、液環真空泵及冷凝貯液器及相應管路、電器控制系統組成。

 其中目前電控系統有兩種技術成熟的配置方案，一種是通過變頻器直接PID方式進行恒負壓控制，另一種方式是通過“PLC+觸摸屏+變頻器” 方式進行恒負壓控制，兩種方式均有各自的優勢。

 兩種電控方案均采用變頻器調速控制真空泵轉速，達到負壓恒壓且負壓力值大小可設定，且可用于多種尾氣中所含有機溶劑冷凝回收。

液環真空泵站電氣系統:

1、電源均采用三相四線AC380V供電，設備外殼需可靠接地。

2、變頻器主流功率4KW/5.5KW。

3、真空泵電機主流功率4KW/5.5KW（可選），以水為介質時極限真空最高可達-0.095Mpa，抽氣量2-3m³/min。

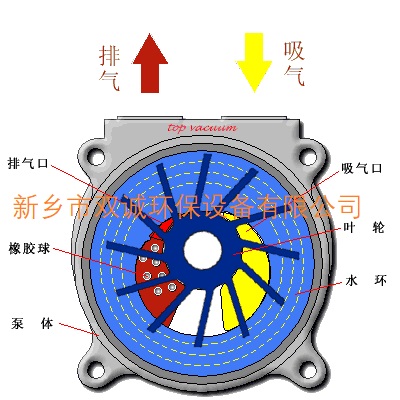

液環真空泵的工作原理：

          液環泵屬于容積泵，如上圖所示。葉輪在泵腔內是偏心安裝，當葉輪旋轉時，會迫使工作液沿著泵腔內形成一個等厚的旋轉液環，于是在兩個相鄰葉片、葉輪輪轂和液環內表面之間形成一個“氣腔”，隨著葉輪旋轉，氣腔在泵的吸氣區的體積逐漸增大，其內部壓力下降，從而將氣體吸入泵內，相反，氣腔在排氣區的體積則逐漸變小，其內部壓力上升，從而將氣體排出。

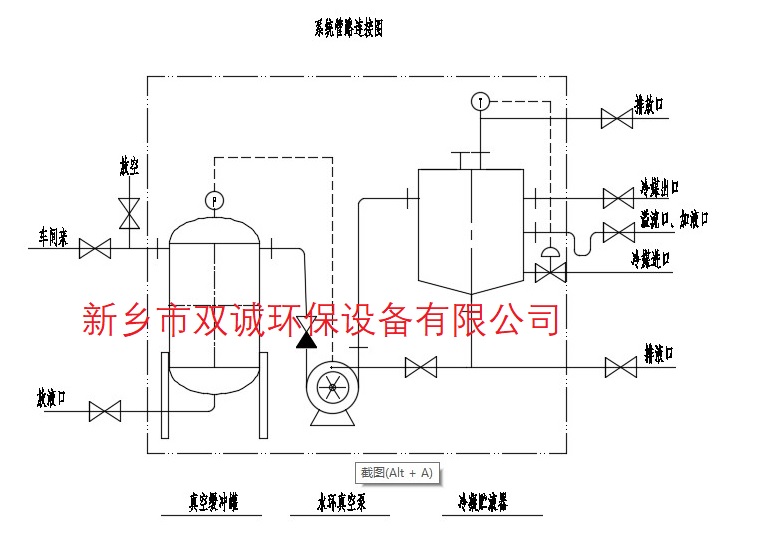

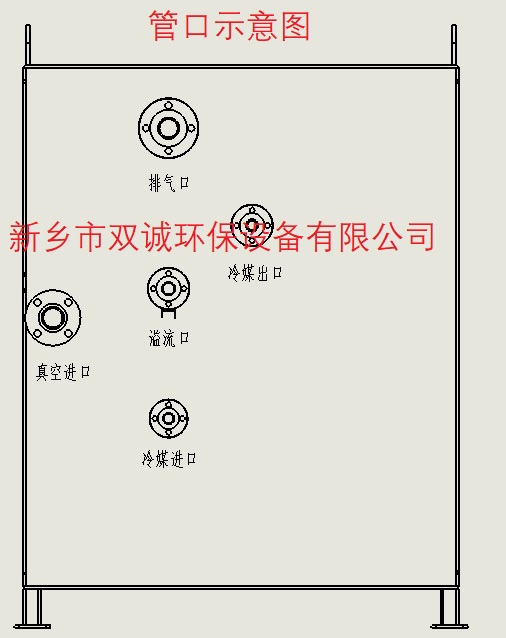

液環真空泵站系統管路連接：

        虛線框以外管路閥門需要用戶自己負責安裝。

        液環真空泵站安全使用注意事項：

1、定期檢查電箱面板電氣元件是否松動，若有將其緊固。

2、定期檢查電氣元件是否損壞，若有將其更換。

3、定期檢查分布線管是否破損，若有將其更換。

4、檢查各標牌是否脫落，若有即時補充固定。

5、檢查管路、罐體、冷凝器等是否泄露，螺栓無松動，若有即時修復。

6、要適當調整泵的進液閥門控制泵進液量使電機工作在額定電流范圍內。

7、檢查真空表是否完好。

8、檢查真空泵站設備是否接地，電控柜內有無斷線，各觸點有無松動，線路有無老化、發熱，檢查真空泵泵架有無漏油。

9、檢查真空管路及真空緩沖罐各閥門是否正確打開。

10、檢查冷凝分離器內液位是否正常。首次使用應從溢流口向冷凝器內加注冷凝液（約25-30L），然后關閉加液口閥門。

液環真空泵站運行注意事項：

1、啟動前檢查：

1.1、打開冷凝分離器的冷媒進出口閥門，使冷媒充滿冷凝分離器內。首次使用需打開冷媒通道排氣閥，排除冷器內的空氣。

1.2、打開冷凝分離器下部出液閥，使液體進入泵體。

1.3、關閉真空緩沖罐放空口閥門。

2、啟動真空泵站：

   啟動真空泵，待電機啟動平穩真空調整到設定值后，逐漸開啟真空緩沖罐進口閥門并檢查真空情況。

2.1、運轉過程中，每半小時應檢查一次設備運行情況，如有無異常聲響，振動大小，冷凝分離器內液位是否正常等。

2.2、在運行過程中發現故障指示燈亮起出現異?，F(xiàn)象，必須停機檢查，排除故障后能繼續投入運行。
